PCB印制电路板接纳“阴阳板”拼板的利益是甚么?

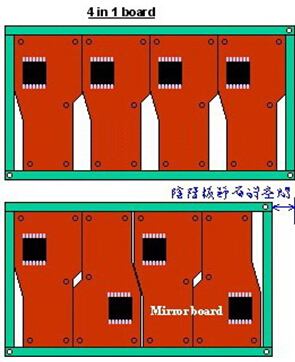

  在电子组装制造业,通俗我们称谓的【阴阳板(MirrorBoard)】有两种类型,第一种类型是正和气颠倒的阴阳板(Differentsidemirrorboard),也有是一片印制电路板的第一面与另外一片板子的第二面涌现在拼板的统一面上;另外一种类型则是一切的拼板都统一面但左右颠倒的阴阳板(Samesidemirrorboard),好比说pdpd的排版。

  印制电路板临盆厂商会建议接纳【阴阳板】设计的理由不外乎以下两个缘由:

  1.可以充实应用SMT长线的优势以到达更大的打件效力

  一条SMT的全体效力好欠好,只需简朴地看有没无机械在空等(idle)便可以断定了,假设可以作到完全没无机械空等的时间,那我们便可以说这条SMT线的效力到达100%。

  但真有着这么简朴就做到100%的效力吗?随着SMT机械打件的速率愈来愈快,SOC(SystemOnChip)零件愈来愈盛行,一片印制电路板上的零件也就愈来愈少,但又未见到锡膏印刷机(solderpasteprintingmachine)有甚么长足的速率前进,以是现在许多SMT线的瓶颈反而涌现在锡膏印刷机,也就是锡膏印刷机没得歇息,而其他更名贵的机械则在空等。

  这么说好了,假定印刷一次锡膏钢板的时间约当20秒(要看印刷的长度而定),又假定厥后紧跟的打贴件(pick&place)花不到20秒的时间就完成了,那这台机械所剩下的时间就是空等(idle)铺张掉落了,等因而买了一部高等的法拉利跑车,可是却停在车库里不动一样,由于SMT上的每台机械都异常的昂贵,以是要尽能够充实应用它们的价值,不要让它们有任何空等的时间,这样才气用它来赚钱。

  以是就有人想出应用拼板/合板(Panelization)的要领来增添打贴件机的应用时间,以大大提升其应用效力;但也不克不及是以就让锡膏印刷机空等,因而又有了正、和气颠倒的阴阳拼板泛起,让统一面的板子可以同时泛起更多的不合零件,让原来就有多台打贴件机的SMT长线可以充实验展其作用。

  另外一个主要的目的是这么一来上、下面打件只需一条线便可以完成了,不须要铺张换线的时间。

  2。可以节俭印制电路板的板材,也就是前进拼板(Panelization)的应用效力,节俭资源。

  通俗的印制电路板制造商为了大量临盆及压低资源,通常都邑购进一些基础的尺度巨细板材,以量制价嘛,好比说16.16"x16.16",18.32"x18.32",20.32"x20.32"...等。有些还能够只购置一些较大量应用的基板巨细,而不是全系列。

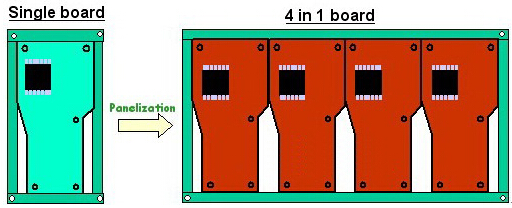

  针对一些不是梗直形状的电路板阻止阴阳板的拼板设计,可以无时机多挤进一~二块电路板于统一片电路基板中,这样便可以前进板材的应用效力,并到达节俭资源的目的。

  由于印制电路板的价钱大底上是以基板的应用率来盘算的,假设说应用异样一片巨细的基板,A设计的外型只能临盆一块电路板,而B设计则可以临盆两块电路板,A板的价钱将会是B板的两倍。

  惋惜的是,接纳【阴阳板】拼板虽然具有可以增添效力、节俭资源的优势,可是这两种【阴阳板】的设计也各有其弱点及限制。
